Alu-48 switchkast
Gepersonaliseerde wandkast voor 48-poorts switches, met dubbele afsluiting
Een aluminium switchkast die als bouwpakket op de werf toekomt. Het binnenwerk monteer je eerst aan de werktafel en schuif je daarna in het frame aan de muur. De dakplaat gaat er als laatste op, zodat je rechtstaand en met goede bereikbaarheid alle componenten op de dinrails plaatst. Elke kast wordt op maat van jouw project gepersonaliseerd.
Elke uitvoering wordt op maat van je project gemaakt. Vraag een offerte met je aantallen, switchtype en gewenste kleur.
Specificaties
- Uitvoering
- Bouwpakket in aluminium, gepersonaliseerd per project
- Switch
- 48-poorts switch, ingeschoven tussen steunblokken
- Inrichting
- 3 dinrails op achterplaat, in hoogte verschuifbaar via sleuven
- Patchkabels
- Draadstang als ophangsysteem tussen switch en dinrail
- Voeding
- Stopcontact op losse dinrail, apart van de fibermontage
- Kabelinvoer
- Uitsluitend langs onder, via bodemplaat en zijwanden met aanpasbare rubber doorvoer
- Kabelbeheer
- Bevestigingspunten voor stripbanden in de zijwanden
- Verluchting
- Ventilatieroosters in de kast
- Afsluiting
- Deur met 2 sloten, alle kasten met hetzelfde sleutelnummer
- Wandmontage
- Slobgaten, boorpatroon 295 x 395 mm, 4 x bout 70 x 7 mm met plug 12 mm
- Gereedschap
- Inbussleutel 2,5 mm
- Montagetijd
- 20 minuten, 1 persoon (exclusief componenten)
Voordelen voor ergonomie en veiligheid
- Binnenwerk voormonteren aan de werktafel, niet in een krappe kast
- Dakplaat als laatste: rechtstaand werken met vrije toegang van boven
- Kabels netjes langs onder ingevoerd en vastgezet
- Eén sleutel voor alle kasten op het project
- Op maat: afmetingen, kleur en inrichting volgens jouw switch en project
Zo plaats je de Alu-48 switchkast

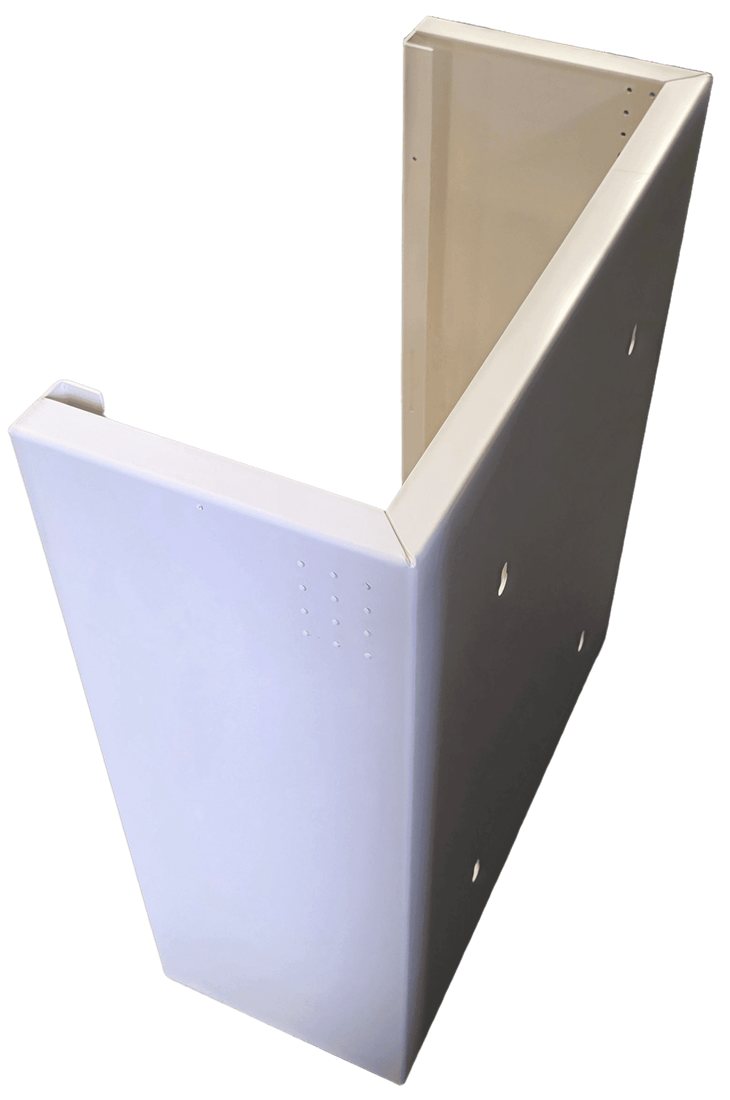

Frame ophangen
Boor 4 gaten volgens het patroon 295 x 395 mm en hang het frame met de slobgaten aan de wand.

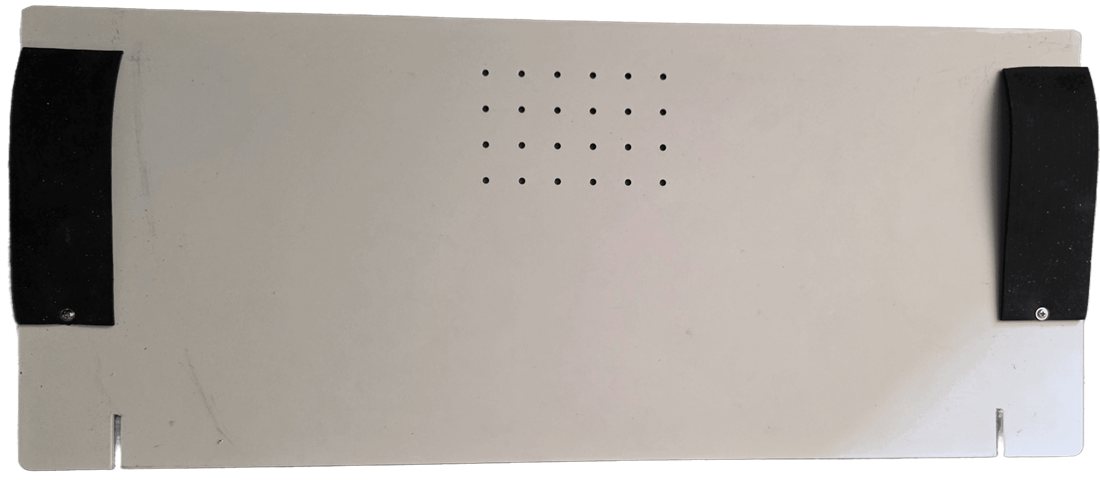

Bodemplaat inleggen
Leg de bodemplaat met de kabeldoorvoer diagonaal in het frame.

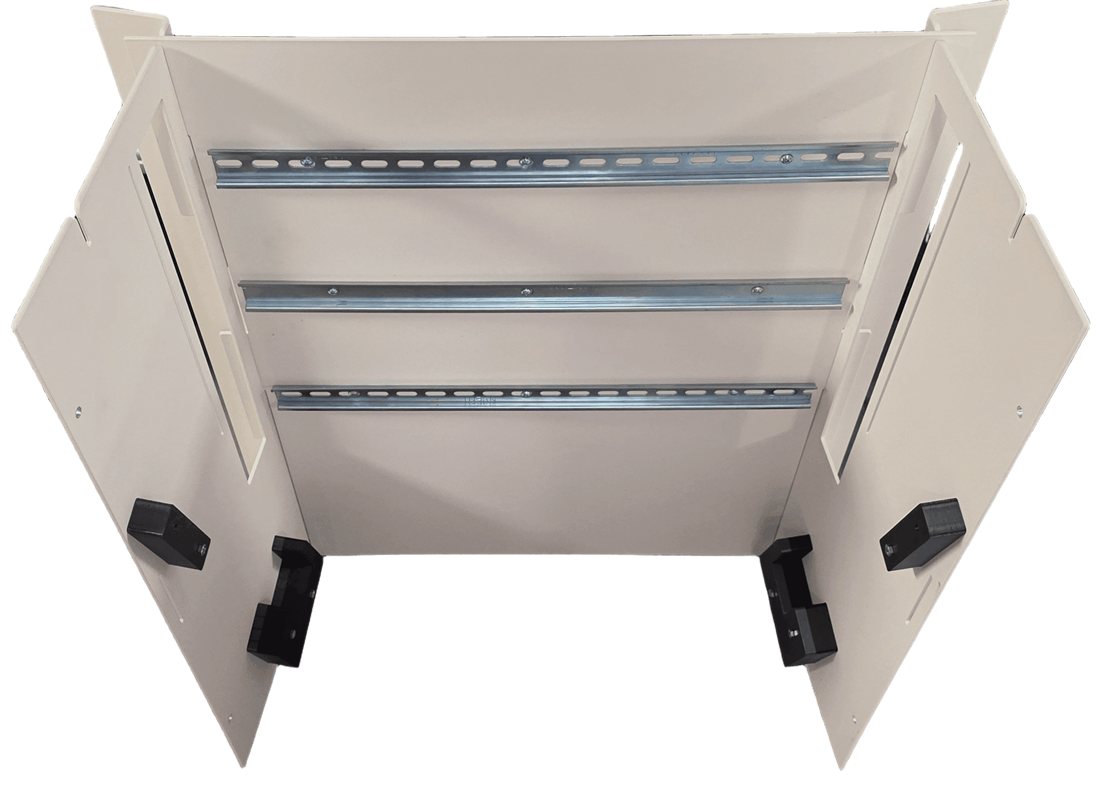

Binnenwerk voormonteren

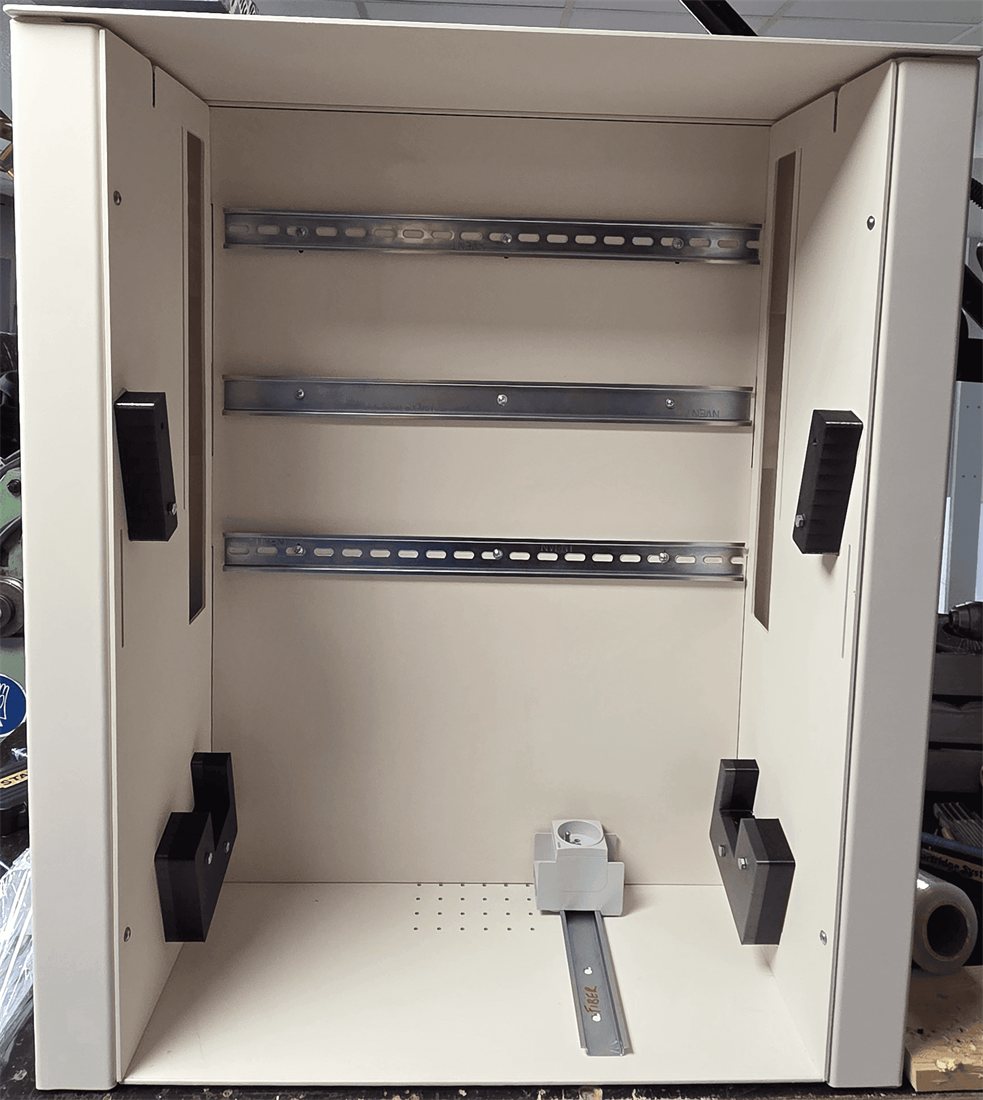

Zet zijwanden en achterplaat met de 3 dinrails aan de werktafel in elkaar. De zijwanden zijn beweegbaar.

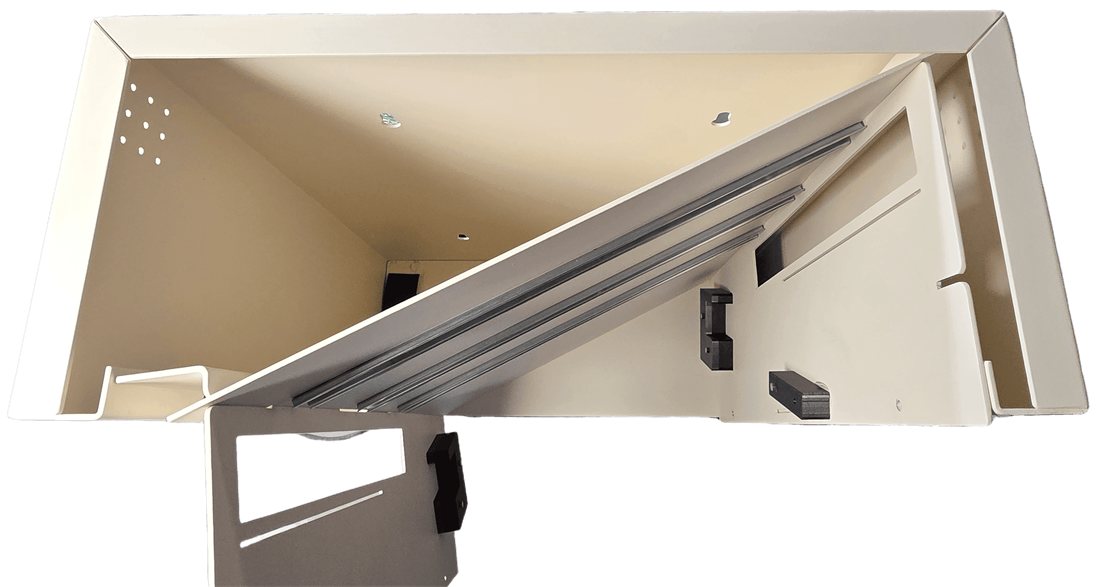

Binnenwerk inschuiven
Schuif het geheel in het frame: rechts tot in de hoek, links even verdraaien voorbij de stijl. Vastzetten met 4 bouten.

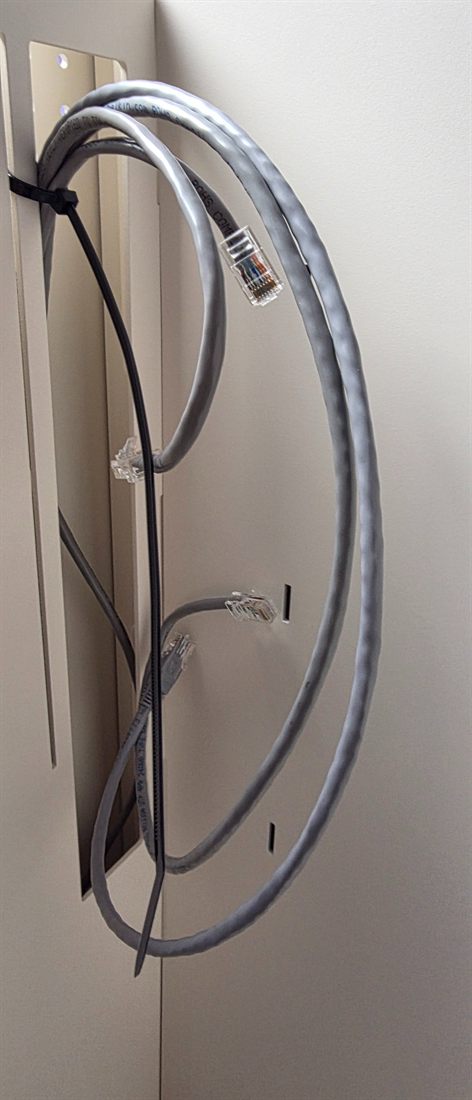

Kabels invoeren
Alle kabels langs onder door de bodemplaat en de zijwand. Na aansluiten vastleggen met stripbanden.

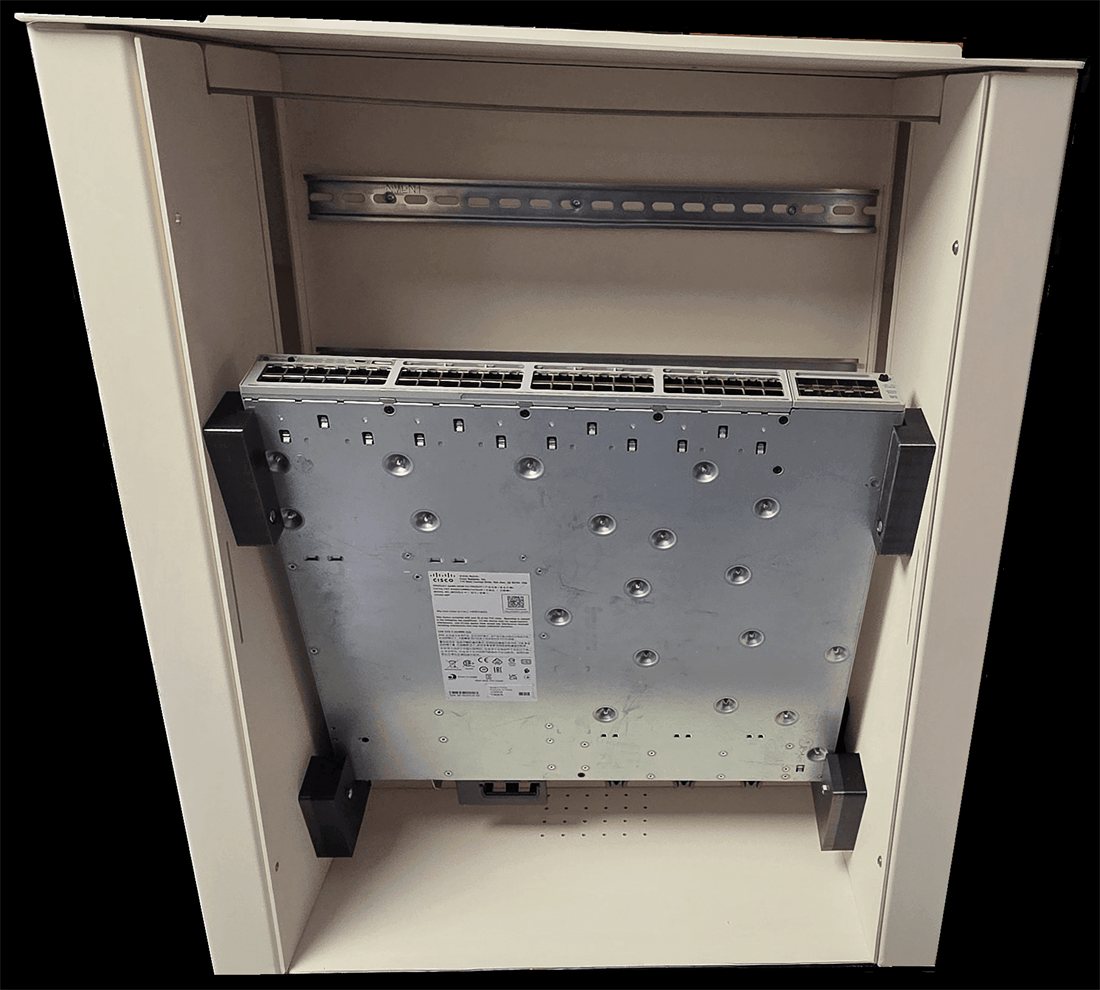

Switch plaatsen
Schuif de switch tussen de steunblokken. Het stopcontact op de losse dinrail komt achter de switch.

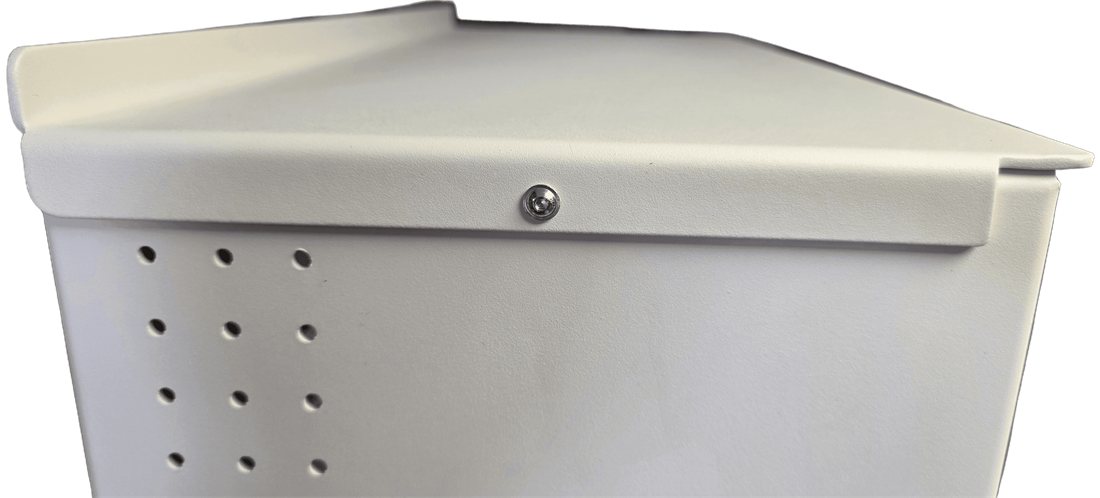

Dakplaat monteren
Pas als alles op de dinrails zit. Zo werk je tot het einde rechtstaand en met vrije toegang.

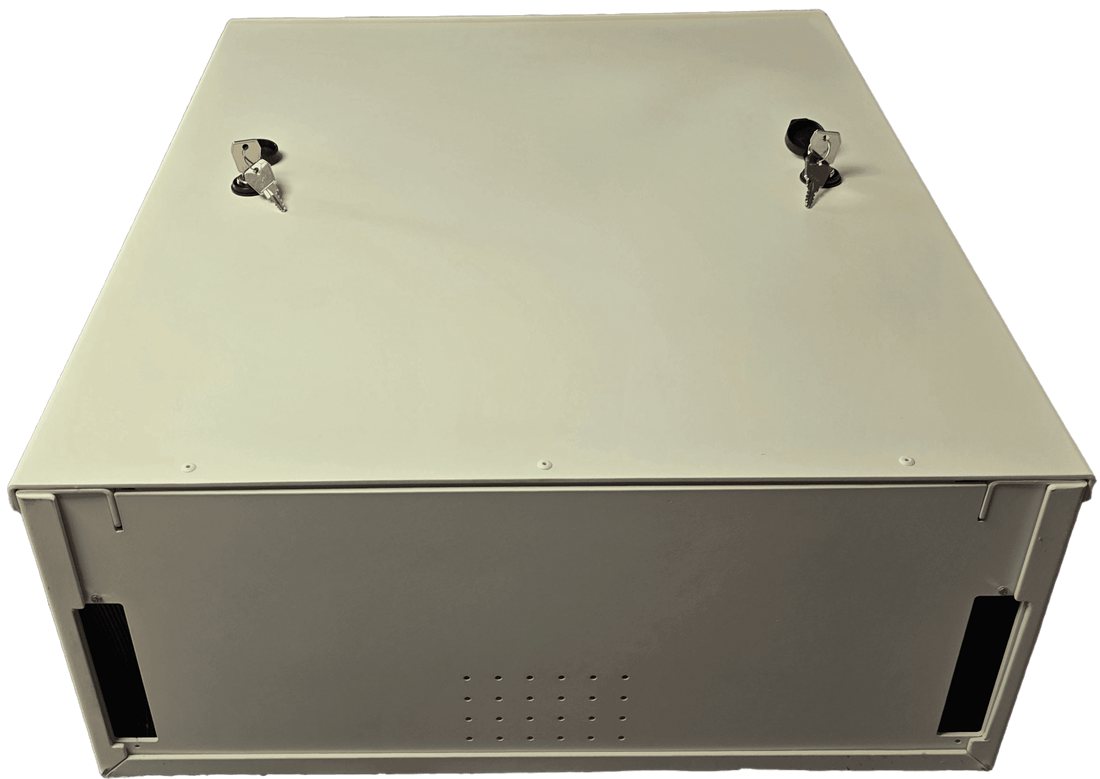

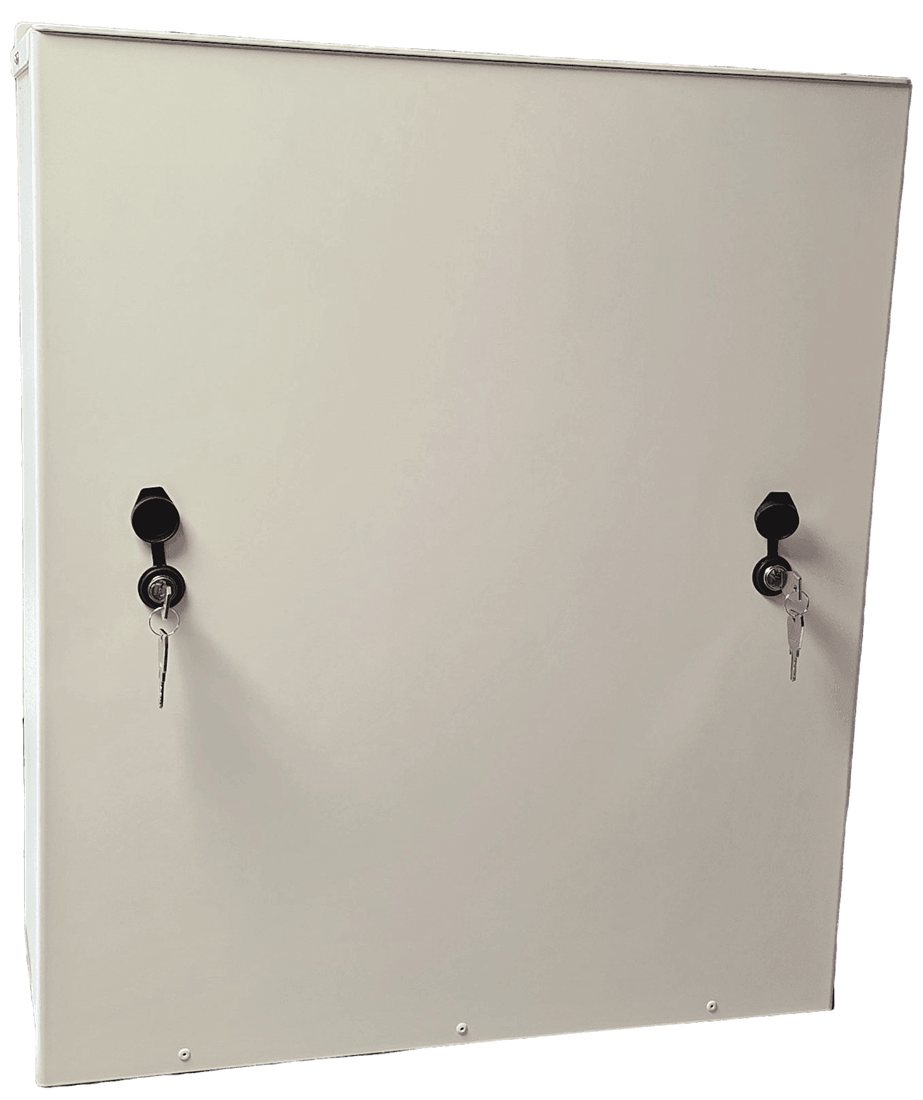

Deur sluiten
Plaats de deur tegen het frame. Linker slot met de klok mee, rechter slot tegen de klok in.
Gerelateerde producten
I-Forte A
Access point beugel voor lamellen-klimaatplafond

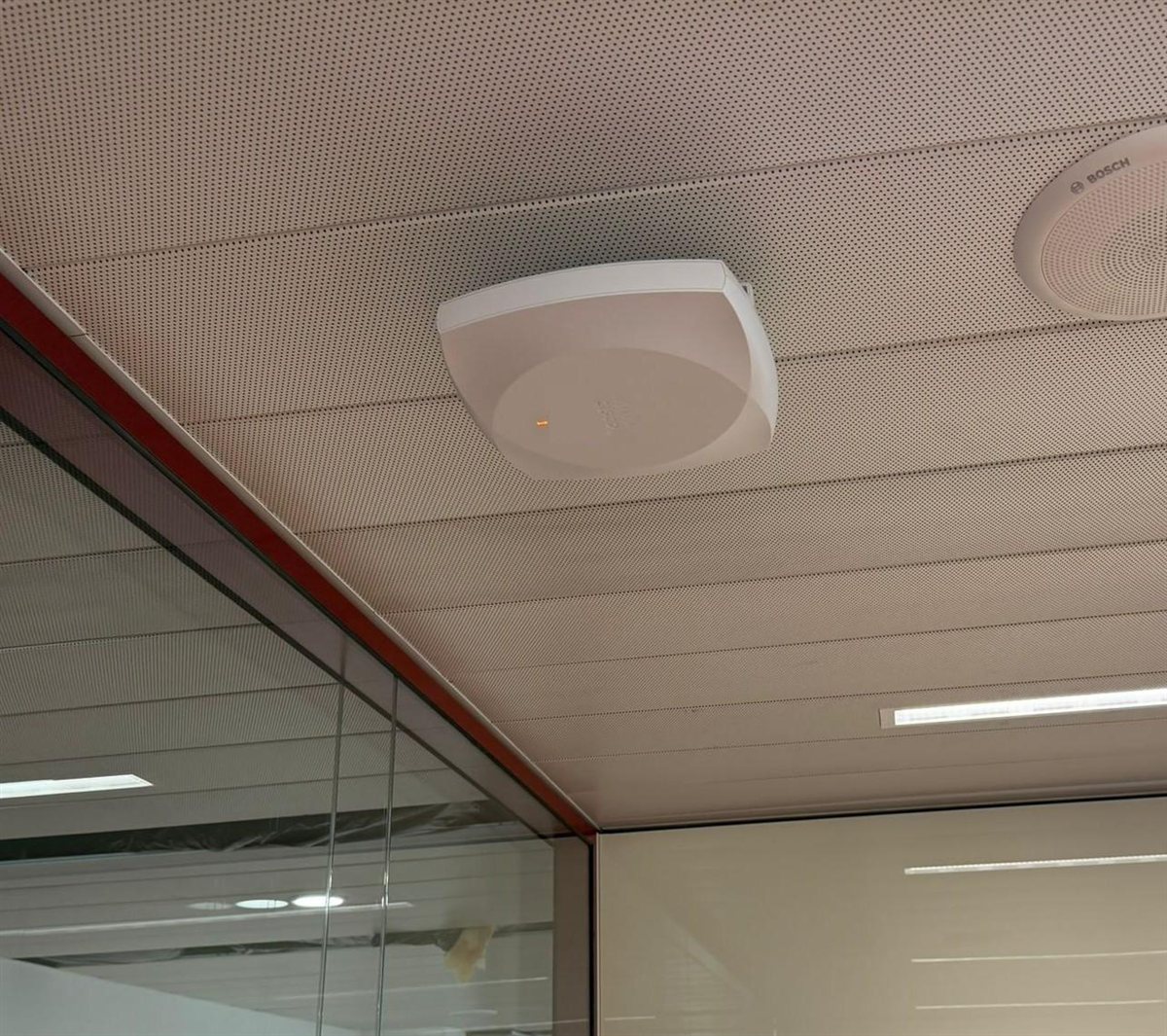

I-Forte P
